FFC排线衰减只是与长度有关吗？
这是很多用户朋友经常问的一个问题,其实答案肯定是否定的。请如下分析。
首先我们要了解ffc排线的传输速率与哪些因素有关，只有弄明白了是什么因素影响ffc排线传输速率之后，才能更好的回答这个问题。
一、与绝缘膜的材质有关。
高频信号传输用的ffc排线材料一般使用高频材料，所谓的高频材料是指ffc排线的绝缘膜及屏蔽材料使用的是介电常数小，损耗因子小的材质，高频信号在低介电常数、低损耗因子的材质中传输自然而然损耗就就小，从而能传输更大的速率。而常规ffc排线材质的介电常数、损耗因子相对高频材料来说比较大。因此使用不同的材质会显著的影响ffc排线的传输速率。二、与排线的长度有关。
不管是高频材质还是常规材质，信号在排线中传输随长度的增加而衰减，只是衰减的幅度不一样而已，高频材质衰减慢，常规材质衰减快。因此，100mm长的排线与1000mm长的排线传输速率显然是不一样的。三、与排线形状有关。

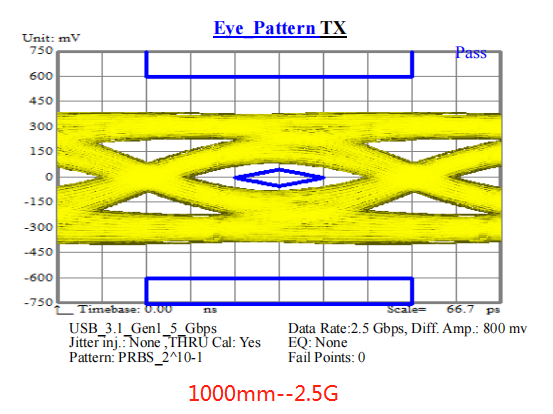

简单说就是与排线的横截面的形状有关，形状变化小，越均匀，排线传输信号衰减就越小。而ffc排线的横截面形状是扁平结构，导体及胶膜的厚度相对均匀，厚度公差在±0.03mm以内，宽度以pitch0.5举例，由于设备的自我校正，基本上宽度波动在±0.07mm以内，所以ffc排线的可以近似的视为规则形状。通过以上分析，显然我们认识到若抛开ffc排线的长度以及材质，就问ffc排线传输速率能否过10G是滑稽的。比如下图是pitch0.5mm的150mm长的常规材质ffc排线，测的其传输速率可以过15G。而同样规格同样材质的1000mm排线的传输速率为2.5G，如图所示。

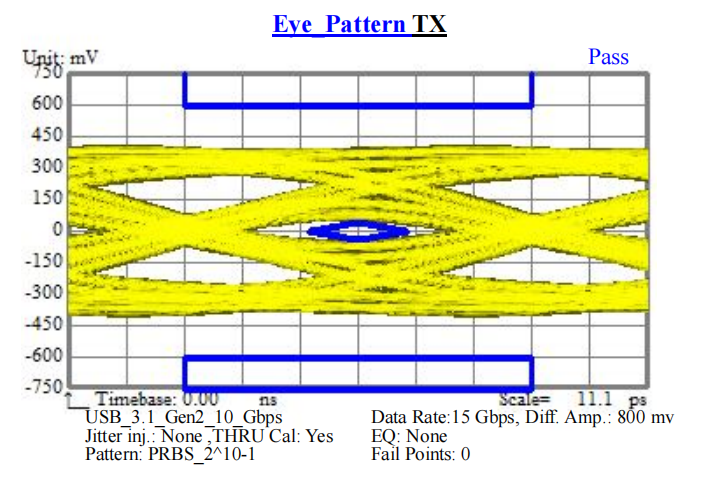

150mm长的ffc排线传输速率 ---15G
而同样规格的1000mm长的ffc排线，采用高频材料可以使其传输速率提高到6.5G，如图所示：

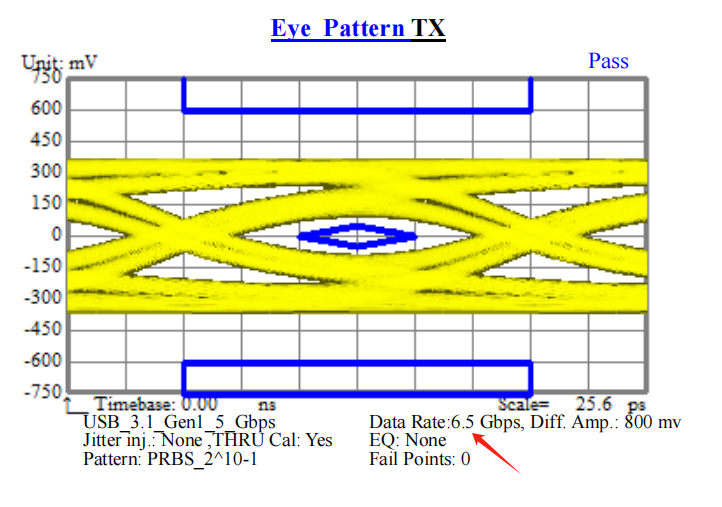

1000mm长高速线传输速率
通过以上三个案例，我们就能够回答文章开始的提问了，ffc排线传输速率不仅仅只是与长度有关，还与排线的材质构成，物理结构都有关系。增加长度还要保持过一定的传输速率，可以将常规材质换成高频材质。更多ffc排线知识，请咨询ffc排线厂家。
