FPC连接器性能特点:

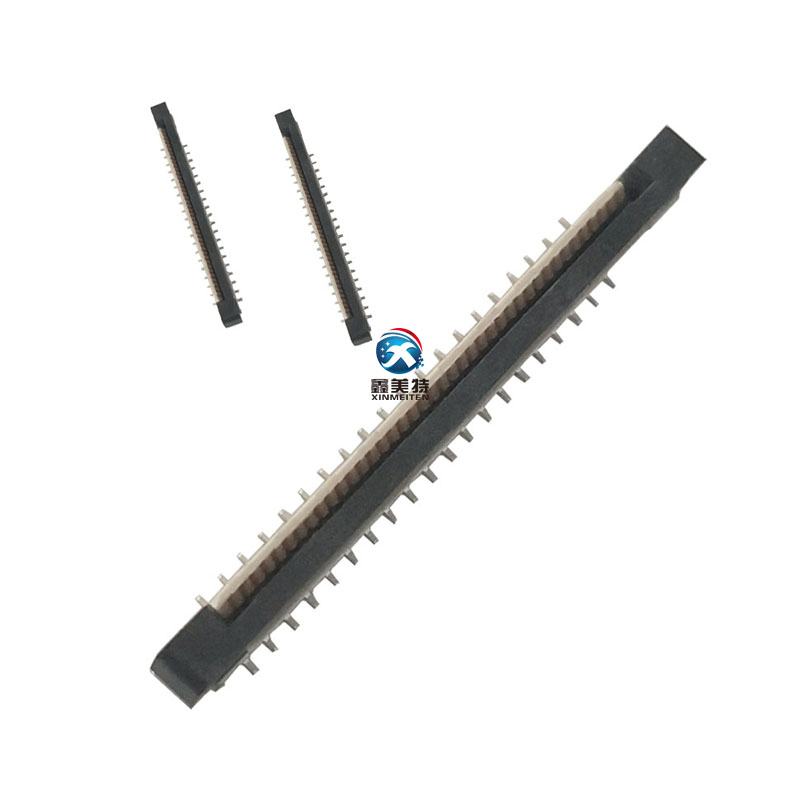

0.5mm Pitch H=5.6 FPC 带锁扣立式贴片连结器

N:4p~34P

额定电压:50V AC/DC

额定电流:0.5A DC

使用温度范围:-30°C~ +85°C

使用湿度范围:相对湿度90%以下

绝缘材胶体:LCP材质,白色,耐燃等级UL94V-0

后         盖: LCP材质,黑色,耐燃等级UL94V-0

端         子:磷青铜

焊         片:磷青铜

保存温度范围:-10℃~ 50℃

保存湿度范围:相对湿度80%以下

接触电阻:将FPC连接器与适合的FPC排线连接,测试电压20mV,限电流10mA下进行阻抗测试。接触电阻≤30mΩ

绝缘电阻:将FPC连接器与适合的FPC排线连接,提供相邻端子间测试电压500V DC进行绝缘阻抗测试,电阻大于等于500MΩ

耐电压:将FPC连接器与适合的FPC排线连接,相邻端子间需可承受250V AC。

FPC保持力:将FPC连接器与适合的FPC排线连接,将盖子盖上,以操作速度每分钟位移25±3mm进行FPC保持力测试,拔出最小                    0.3N.

端子保持力:端子与Housing组装后,以操作速度每分钟位移25±3mm将端子拔出Housing,进行端子保持力测试,最小3N

更多FPC连接器规格及知识了解请咨询FPC连接器厂家

0.5Pitch带锁立式贴片FPC连接器
